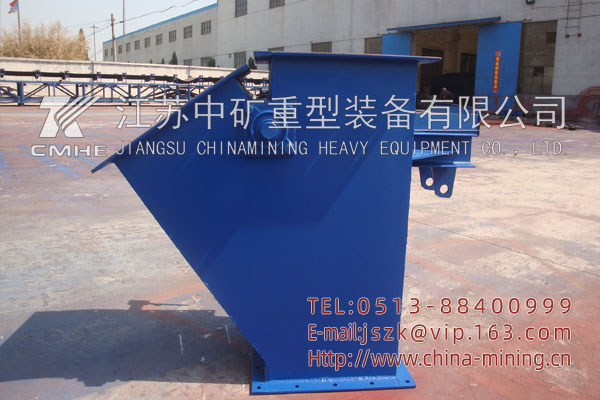

電動、手動、電液動、氣動三、四通分料閥
丁寶勤 13906276368(技術)
電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com
一、用途
電動、手動、電液動、氣動三、四通分料閥是物料輸送系統中控制物料快速換向的理想設備。
電動、手動、電液動、氣動三、四通分料閥廣泛應用于建材、冶金、礦山、輕工、糧食等行業固體顆粒和粉狀物料輸送。
二、特點
電動、手動、電液動、氣動三、四通分料閥采用鋼板焊接結構，體積小、重量輕、阻力小。
采用電動推桿、電液動推桿、氣動推桿驅動，可以快速切換物料流向。
三、工作原理
電動、手動、電液動、氣動三、四通分料閥主要由閥體、閥軸、閥板、曲柄機構、電動推桿（電液動推桿、氣動推桿或手動機構）等組成。工作時，電、液動推桿的直線往復運動，（手動由外力）通過曲柄帶動閥軸、閥板作一定角度的擺動，從而達到控制物料流向，分送物料之目的。

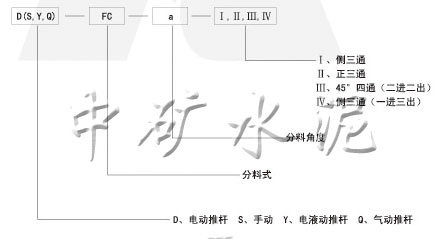

四、型號編制說明
DFC電動（手動、電液動與氣動）三通分料閥分為Ⅰ、Ⅱ型，均帶導向板，Ⅰ型為側三通分料閥，Ⅱ型為正三通分料閥，四通分料閥分為Ⅲ、Ⅳ型，均帶導向板，Ⅲ型為二進二出，Ⅳ型為一進三出。
五、主要性能參數
適用介質 | 粉料、含塵固體顆粒 |
適用溫度（℃） | ≤350 |
電動、電液動推桿型號 | DT型 DYTZ型 |
電源電壓 | 380V 50Hz |
調節特性 | 二位開關式 |
六、主要外形及連接尺寸
c×c | n-Φ | a | b | A | D(S、Y、Q)FC-I | D(S、Y、Q)FC-II電動推桿 | 手動 | 電液動推桿 | 氣動推桿 | ||||||||||
L1 | e | H | L2 | e | 功率 | f | 型號 | 質量 | x | 質量 | 型號 | 功率 | 型號 | 壓力 | |||||
200×200 | 8-Φ14 | 290 | 256 | 45° | 394 | 269 | 500 | 267 | 177 | 0.25kw | 575 | DT100-200 | 108 | 200-600 | 88 | DYTZ450-200 | 0.75kw | QGBF80×200 | 0.5MPa |
50° | 445 | 273 | 570 | 282 | 174 | 118 | 98 | ||||||||||||
55° | 505 | 270 | 620 | 299 | 161 | 124 | 104 | ||||||||||||
60° | 594 | 265 | 705 | 352 | 160 | 130 | 110 | ||||||||||||
250×250 | 340 | 306 | 45° | 448 | 318 | 575 | 298 | 198 | 134 | 114 | |||||||||
50° | 512 | 322 | 645 | 330 | 193 | 144 | 124 | ||||||||||||
55° | 585 | 316 | 705 | 338 | 181 | 152 | 132 | ||||||||||||
60° | 681 | 312 | 790 | 396 | 182 | 164 | 144 | ||||||||||||
300×300 | 390 | 356 | 45° | 499 | 354 | 660 | 300 | 215 | 0.37kw | 840 980 1120 1220 | DT300-200 | 188 | 148 | DYT700-300 | 0.75kw | QGBF100×200 | 0.5MPa | ||
50° | 568 | 360 | 725 | 349 | 209 | 200 | 160 | ||||||||||||
55° | 638 | 355 | 790 | 380 | 204 | 230 | 190 | ||||||||||||
60° | 741 | 350 | 880 | 431 | 200 | 240 | 200 | ||||||||||||
400×400 | 490 | 456 | 45° | 598 | 438 | 775 | 381 | 251 | 250 | 210 | |||||||||
50° | 699 | 456 | 880 | 419 | 250 | 280 | 240 | ||||||||||||
55° | 784 | 444 | 970 | 448 | 244 | 292 | 252 | ||||||||||||
60° | 935 | 445 | 1105 | 525 | 245 | 348 | 278 | ||||||||||||
500×500 | 16-Φ14 | 600 | 556 | 60° | 1130 | 550 | 1350 | 650 | 315 | 340 | 300 | ||||||||
560×560 | 16-Φ14 | 665 | 622 | 60° | 1180 | 605 | 1410 | 653 | 315 | 390 | 350 | ||||||||
630×630 | 28-Φ14 | 735 | 692 | 60° | 1230 | 690 | 1480 | 732 | 355 | 440 | 400 | QGBF125×200 | |||||||
710×710 | 28-Φ14 | 815 | 772 | 60° | 1200 | 750 | 1560 | 834 | 400 | 490 | 450 | ||||||||
D(S、Y、Q)FC-Ⅲ、Ⅳ電(手、液、氣)動四通溜子外形及尺寸表
c×c | a | b | a | D(S、Y、Q)FC-Ⅲ | D(S、Y、Q)FC-Ⅳ | 電動推桿型號 | 電液動推桿型號 | 氣動推桿 | |||||||||||
A | B | e | L3 | 質量 | A | B | e | D | E | L4 | 質量 | 型號 | 壓力 | ||||||
200×200 | 45° | 256 | 290 | 425 | 300 |
| 256 | 34 | 520 | 380 | 269 | 245 | 414 | 325 | 62 | DT100-200 | DYTZ450-200 0.75kw | QGBF80×200 | 0.5MPa |
47.5° | 256 | 290 | 260 | 383 | 352 | 206 | 39 | 560 | 410 | 277 | 150 | 452 | 342 | 61 | |||||
50° | 256 | 290 | 270 | 414 | 347 | 206 | 41 | 590 | 425 | 273 | 140 | 465 | 358 | 68 | |||||
55° | 256 | 290 | 280 | 458 | 321 | 216 | 44 | 645 | 470 | 270 | 145 | 530 | 402 | 69 | |||||
60° | 256 | 290 | 320 | 554 | 320 | 240 | 47 | 735 | 530 | 265 | 165 | 624 | 476 | 78 | |||||
250×250 | 45° | 306 | 340 | 500 | 354 |
| 320 | 44 | 590 | 450 | 318 | 140 | 463 | 393 | 77 | ||||
47.5° | 306 | 340 | 280 | 412 | 378 | 255 | 48 | 630 | 480 | 324 | 145 | 499 | 416 | 81 | |||||
50° | 306 | 340 | 300 | 460 | 389 | 260 | 51 | 660 | 500 | 322 | 150 | 527 | 430 | 82 | |||||
55° | 306 | 340 | 315 | 516 | 362 | 277 | 53 | 725 | 625 | 316 | 155 | 605 | 490 | 87 | |||||
60° | 306 | 340 | 365 | 632 | 65 | 300 | 59 | 815 | 500 | 312 | 165 | 706 | 568 | 95 | |||||
300×300 | 45° | 356 | 390 | 550 | 389 |
| 368 | 54 | 675 | 500 | 354 | 160 | 514 | 460 | 98 | DT300-200 0.37kw | DYTZ700-300 1.1kw | QGBF100×200 | 0.5MPa |
47.5° | 356 | 340390 | 315 | 464 | 426 | 300 | 60 | 700 | 540 | 365 | 165 | 563 | 497 | 103 | |||||
50° | 356 | 390 | 325 | 498 | 418 | 310 | 61 | 755 | 560 | 360 | 170 | 596 | 520 | 107 | |||||
55° | 356 | 390 | 355 | 582 | 408 | 328 | 68 | 825 | 620 | 355 | 165 | 673 | 580 | 113 | |||||
60° | 356 | 390 | 400 | 692 | 400 | 348 | 73 | 915 | 700 | 350 | 170 | 776 | 668 | 123 | |||||
400×400 | 45° | 456 | 490 | 640 | 490 |
| 468 | 76 | 800 | 620 | 438 | 185 | 623 | 610 | 144 | ||||
47.5° | 456 | 490 | 370 | 546 | 500 | 400 | 85 | 860 | 660 | 446 | 185 | 671 | 640 | 149 | |||||
50° | 456 | 490 | 390 | 598 | 502 | 412 | 91 | 895 | 710 | 456 | 170 | 714 | 672 | 154 | |||||
55° | 456 | 490 | 425 | 696 | 488 | 428 | 98 | 1000 | 775 | 444 | 180 | 814 | 750 | 168 | |||||
60° | 456 | 490 | 490 | 849 | 490256 | 470 | 100 | 1135 | 890 | 445 | 195 | 965 | 882 | 188 | |||||
